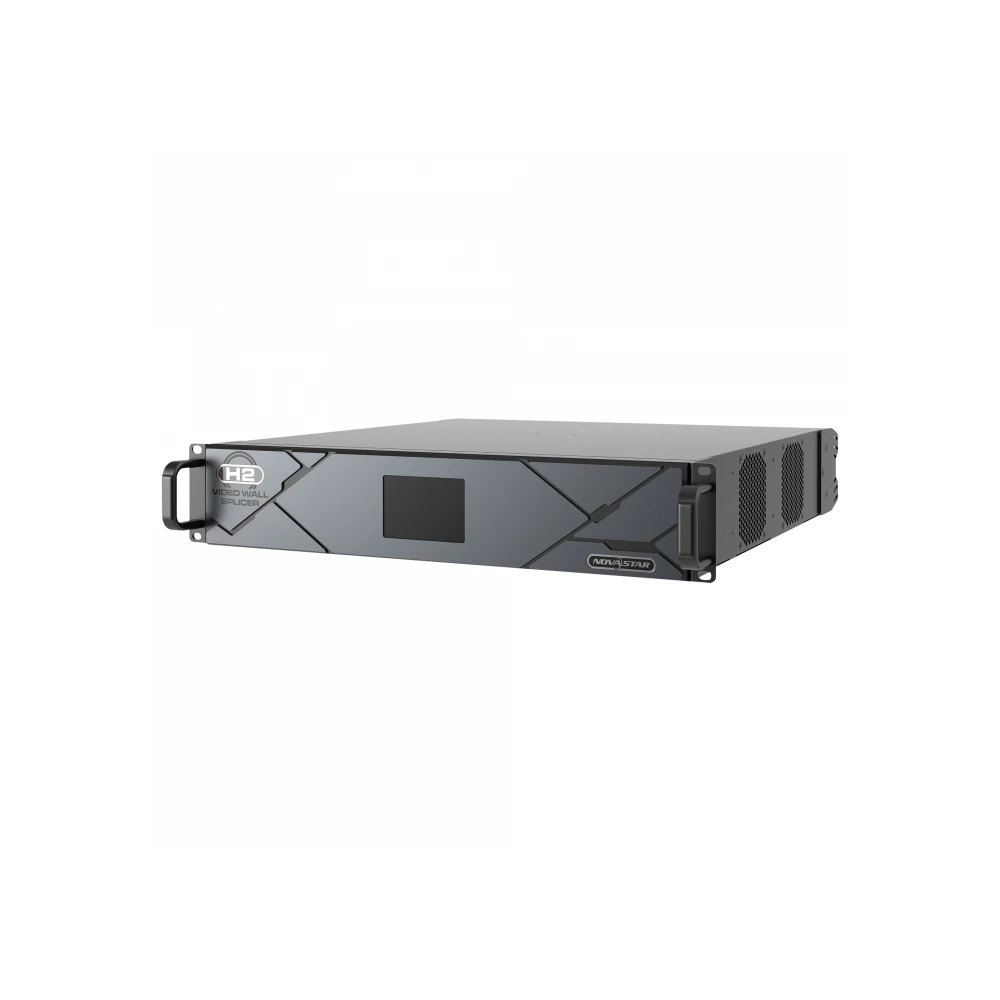

Novastar H-Series H2 Main Frame

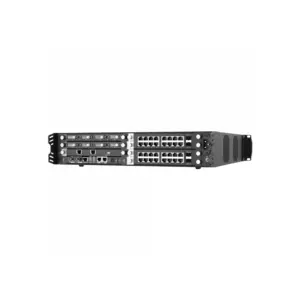

Novastar H-Series H2 Main Frame - Image 2
Novastar H-Series H2 Main Frame - Image 3
Novastar H-Series H2 Main Frame - Image 4

Novastar H-Series H2 Main Frame

The H2 is part of NovaStar’s latest generation of video wall splicers, offering exceptional image quality tailored for fine-pitch LED displays. It can function as a splicer with integrated video processing and control or as a standalone splicing processor. The modular and pluggable design allows for flexible configuration and “hot-swapping” of input and output boards. Its outstanding features and stable performance make the H2 suitable for a wide range of applications.

Fast Response to serve you better

  • Onsite visit upon appointment
  • Competitive price from Factory outlet
  • Local Warranty for Quality assurance

يدعم H2 ما يصل إلى 26 مليون بكسل، ويستوعب ما يصل إلى أربع بطاقات إدخال وبطاقتي إخراج. ويتميز بتقنية HDR10 وHLG ومعالجة 10 بت، بالإضافة إلى إمكانيات التحكم عبر الويب.

تم تصميم سلسلة H من NovaStar للتركيبات الثابتة مع شاشات LED كبيرة الحجم وذات درجة وضوح عالية. H2 هو حل متكامل يدمج توصيل الفيديو مع معالجة LED في غلاف واحد. يتميز تصميمه المعياري بوحدات توصيل قابلة للتبديل السريع، مما يسمح بتكوين مرن لبطاقات الإدخال والإخراج. تتوفر مجموعة واسعة من وحدات الموصلات، مما يوفر موصلات إدخال قياسية في الصناعة، بحيث يمكن تحسين النظام لأي تركيب.

تم تصميم H2 على بنية نظام FPGA قوية للأجهزة، ويوفر تشغيلًا مستقرًا وفعالًا. وهو يدعم مصادر ومعالجة الفيديو بدقة 10 بت، مع إدخال وإخراج عالي الدقة 4K. يتوفر نوعان من بطاقات إرسال LED بدقة 4K، مما يوفر اتصالات احتياطية ونقل لمسافات طويلة للغاية. يدعم H2 إدارة متعددة الشاشات ومتعددة الطبقات، بالإضافة إلى إدارة ومراقبة EDID للإدخال والإخراج. يتيح هيكل التحكم في المتصفح/الخادم الوصول والتحكم عبر الأنظمة الأساسية والأنظمة من أجهزة Windows وMac وiOS وAndroid وLinux، بل ويدعم التعاون عبر الإنترنت بين مستخدمين متعددين.

تحديد

المدخلات

  • RS-232 : منفذ واحد
  • سرعة الإيثرنت : 1 جيجابت/ثانية
  • فتحات الإدخال : 4

المخرجات

  • فتحات الإخراج : 2

مواصفات البرنامج

  • برنامج التحكم : NovaStar LCT

مميزات اضافية

  • وظيفة التدرج : نعم
  • إعدادات القطع : نعم
  • الطبقات : ما يصل إلى 32
  • GenLock : الدخول والخروج

التحكم والبرمجة

  • الشاشة : LCD
  • الحد الأقصى لسعة التحميل : 26 مليون بكسل
  • خيارات التحكم : إيثرنت، RS-232

المواصفات الكهربائية والتوصيلات

  • مصدر الطاقة : 100-240 فولت تيار متردد، 50/60 هرتز
  • استهلاك الطاقة : 210 وات
  • موصل الطاقة في : IEC
  • موصل البيانات في : RJ45
  • موصل البيانات الخارجي : RJ45

المواصفات الميكانيكية

  • العرض (بما في ذلك المقابض) : 483 ملم
  • العرض (بدون مقابض) : 440 ملم
  • الارتفاع (بما في ذلك المقابض) : 88 ملم
  • العمق (بما في ذلك المقابض) : 530 ملم
  • الوزن : 15.6 كجم
  • وحدات الرفوف : 2 وحدة
  • تصنيف IP : IP20 (للاستخدام الداخلي فقط)
  • اللون : أسود، رمادي

المواصفات الحرارية

  • أقصى درجة حرارة محيطة : 45 درجة مئوية
  • رطوبة التشغيل : 0-80% رطوبة نسبية

العناصر المضمنة

  • الكابلات المتضمنة : كابل CAT-5، كابل HDMI-HDMI، كابل IEC

أخبرني إذا كنت بحاجة إلى مزيد من المعلومات

Brand

NOVASTAR

NovaStar controllers are widely used in the LED display industry for their reliability and advanced features. They provide solutions for various display types, from small indoor screens to large outdoor displays. Here's a detailed overview of NovaStar controllers:

1. Types of NovaStar Controllers

  • Synchronous Controllers: Used for real-time data display, requiring a constant connection to a source (like a computer).
    • Examples: NovaStar VX4S, NovaStar MCTRL660, NovaStar MCTRL4K
  • Asynchronous Controllers: Store content locally and display it without a continuous connection to a computer.
    • Examples: NovaStar Taurus Series (e.g., TB3, TB6), NovaStar A8S

2. Setup and Installation

  • Hardware Installation:
    • Connect the controller to the LED display.
    • Ensure power supply connections are secure.
    • Connect data cables (e.g., Ethernet or fiber optic cables) from the controller to the LED modules.
  • Software Installation:
    • Install NovaLCT or ViPlex (for asynchronous controllers) on your computer.
    • Ensure your computer and the controller are connected to the same network for configuration.

3. Programming and Content Management

  • Content Creation:
    • Use software like NovaLCT for synchronous controllers or ViPlex for asynchronous controllers to create and manage content.
    • Design your content layout, including text, images, videos, and other media.
  • Content Upload:
    • For synchronous controllers, content is streamed in real-time from the connected computer.
    • For asynchronous controllers, upload content via USB, Wi-Fi, or LAN.
  • Scheduling:
    • Set schedules for content playback through the software to automate display changes.

4. Troubleshooting Common Issues

  • No Display:
    • Verify all connections are secure and power is supplied.
    • Check the configuration settings in NovaLCT or ViPlex.
